3-drive · α （3DA-T）

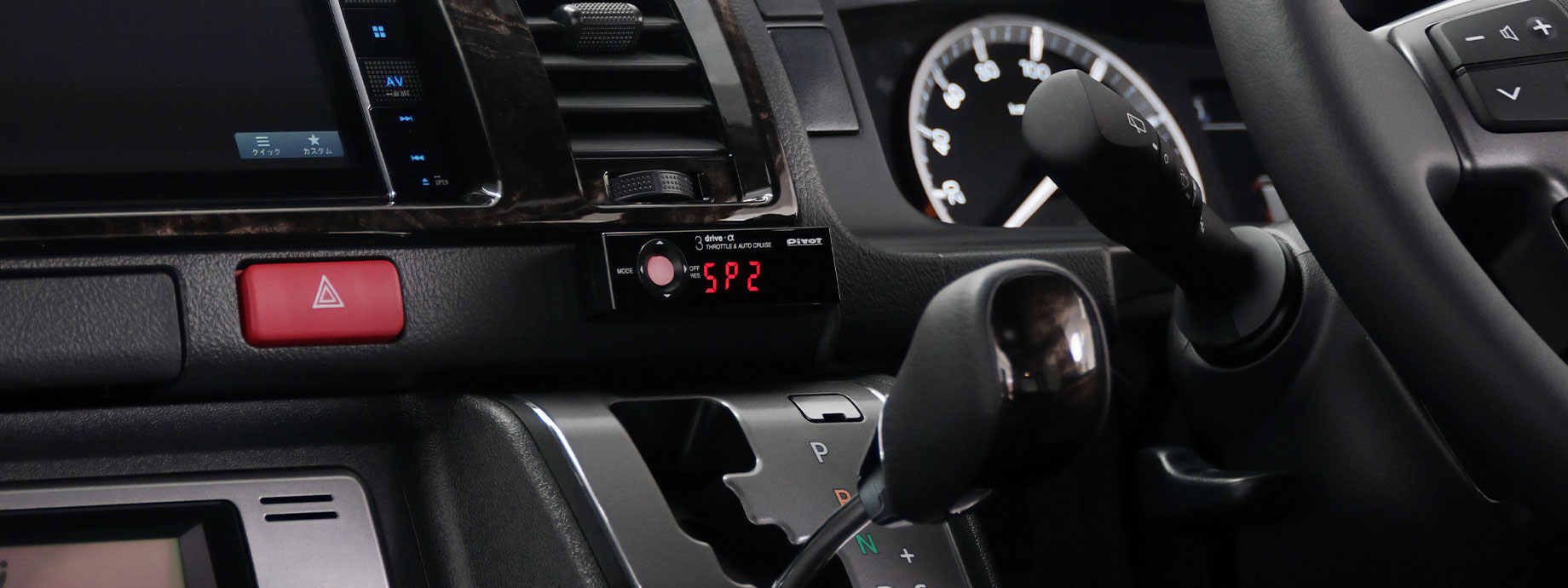

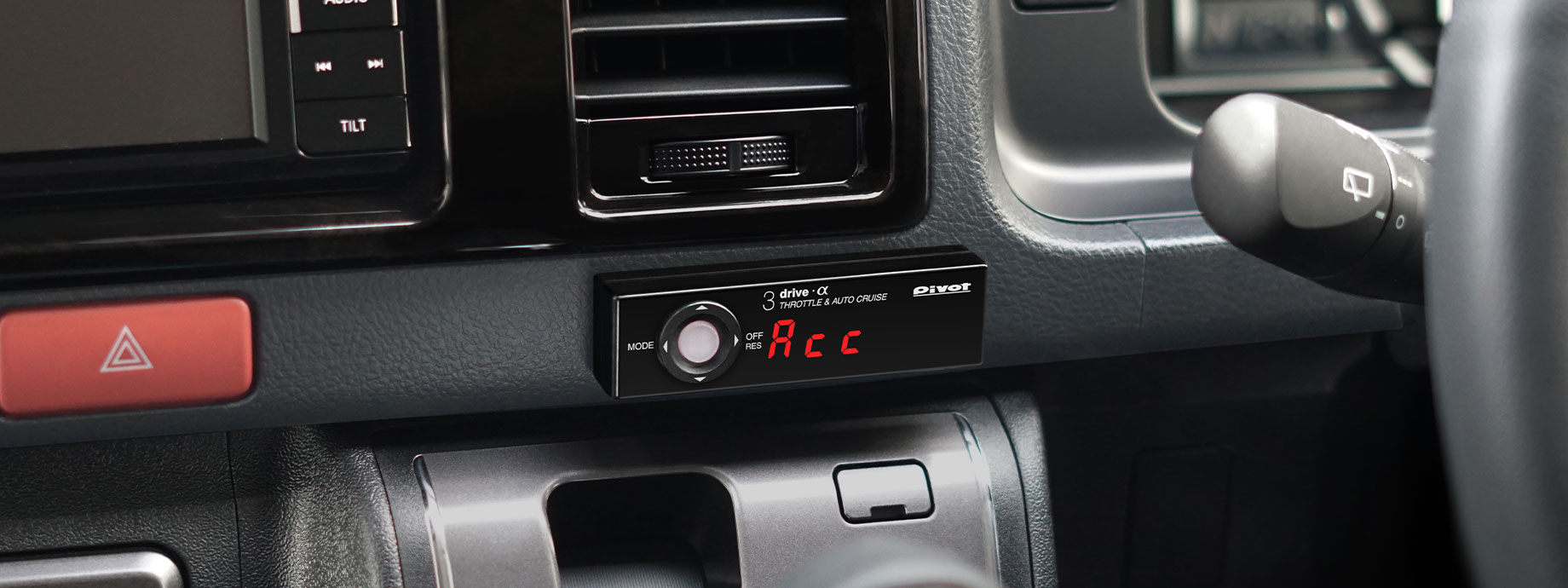

トヨタ純正スイッチでオートクルーズを操作。ハイエースなどにも快適ドライブを実現！
3-DRIVE「後付けできるオートクルーズ」
お知らせ
基本配線
- ※2 アクセル部への接続は車種別専用ハーネスで簡単に装着できます。また、すでに3-driveシリーズをご使用中の場合、別購入は不要です。
- ※3 リバース配線を行えば、スポーツモードでのリバース時、ノーマル状態に自動的に切り換わります。
サイズ
コントローラー / ユニット（単位 : mm）
特 長
オートクルーズ

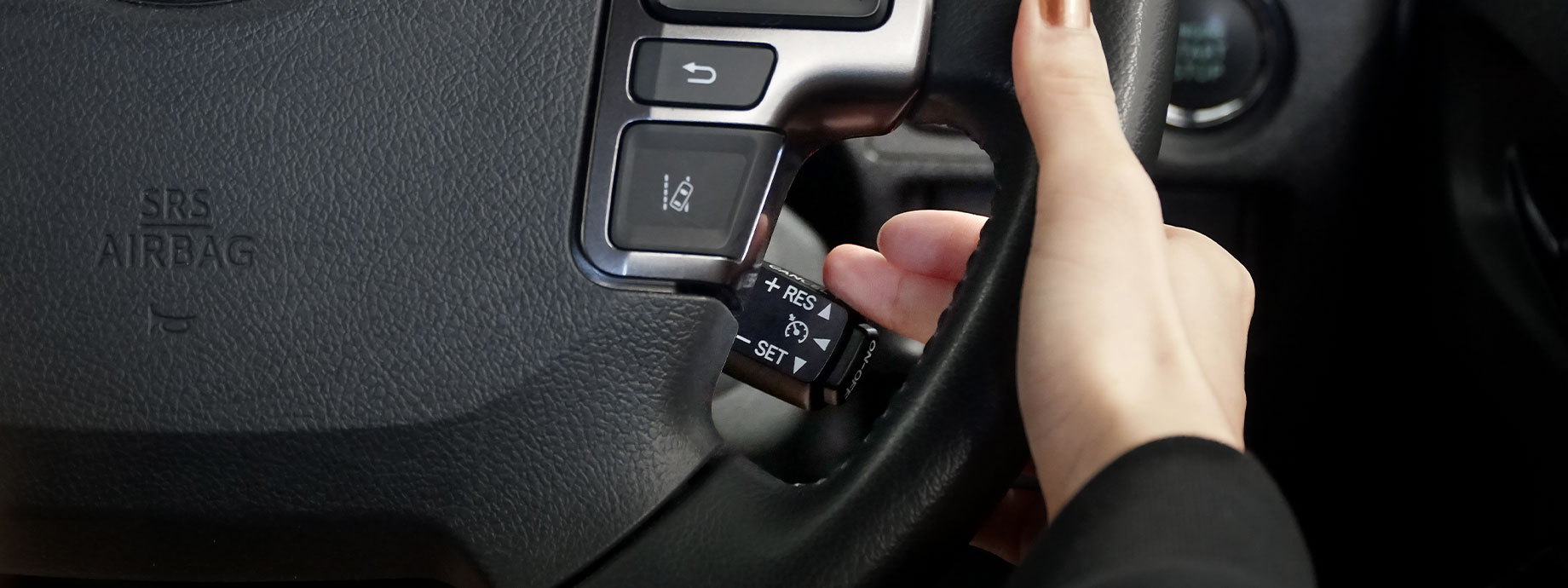

純正クルーズスイッチでオートクルーズ走行
ハイエースなどオートクルーズ未装着車はトヨタ純正クルーズスイッチを装着することで、3DA-Tのオートクルーズ操作と走行が可能になります。またオートクルーズの上限速度が100km/hの純正装着車は3DA-Tを取り付けることで140km/hに変更可能です。
ハイエースなど純正クルーズスイッチのない車種の場合
トヨタ純正クルーズスイッチなど必要部品をご用意の上装着してください。
なお、トヨタ純正クルーズスイッチなどの部品は弊社では販売しておりませんのでディーラーやインターネットからご購入ください。
4型以降のステアリングスイッチが装着されているハイエースであれば下記の弊社製品とトヨタ純正部品で取り付け可能です。
弊社製品
- ・3-drive・α [ 3DA-T ] ※「3DA」や「3DA-C」と間違えないようにしてください。
- ・アクセルハーネス [ TH-1A ]
- ・ブレーキハーネス [ BR-2 ]
トヨタ純正部品番号
- ・クルーズスイッチ ×1 [ 84632-34011 ]
- ・ハーネス ×1 [ 84633-48020 ]
- ・固定用ネジ ×2 [ 90159-50199 ] ※市販のM5ネジでも代用可。
- ・スイッチカバー ×1 [ 45186-60050-C0 ] ※ハイエース純正色ではありません。
- ・リペアハーネス ×2 [ 82998-24290 ] ※1
※1 リペアハーネスはコラムカバー内の14Pコネクターへ接続します。（下図参考）
車両の年式や仕様によっては②の位置に標準でアースが接続されている場合があります。
- 注意1 トヨタ純正クルーズスイッチの類似品で性能が粗悪で動作不良のものが報告されていますのでご注意ください。
- 注意2 車種や年式によりクルーズスイッチ以外で配線部品も必要となる車種がありますのでクルマをご確認の上ご用意ください。
- 注意3 装着詳細はYouTubeなどで多数公開されていますので参考にしてください。
純正オートクルーズ装着車で140km/hに変更する場合
付属の説明書に従いクルーズスイッチの配線を変更してください。
純正と同じ操作
ON/OFFセットアップダウン復帰解除
純正と同じ6種類の操作。
対応車
下記のトヨタ純正クルーズスイッチ装着車。
※ レーダークルーズコントロール装着車は対応不可
※ プリクラッシュセーフティシステム装着車でも対応可能
スタンダードタイプ
（トヨタ純正部品番号：84632-34011）
レーダークルーズコントロール装着車
例：プリウスZVW50
（トヨタ純正部品番号：84632-47010）
衝突軽減システム車にも対応
プリクラッシュセーフティシステム装着車にも独自の自動ブレーキ連動解除機能で対応可能。
揺れと速度差の少ない、乗り心地の良い制御
ブレーキで即解除など、安全優先システム搭載。
設定速度
40～140km/h
スイッチまたはクルマのアクセルペダルにて速度変更が可能。（スイッチを押すごとに2km/h、または押し続けて変更）
オートクルーズ性能データ
スロコン
SPORTS & ECO

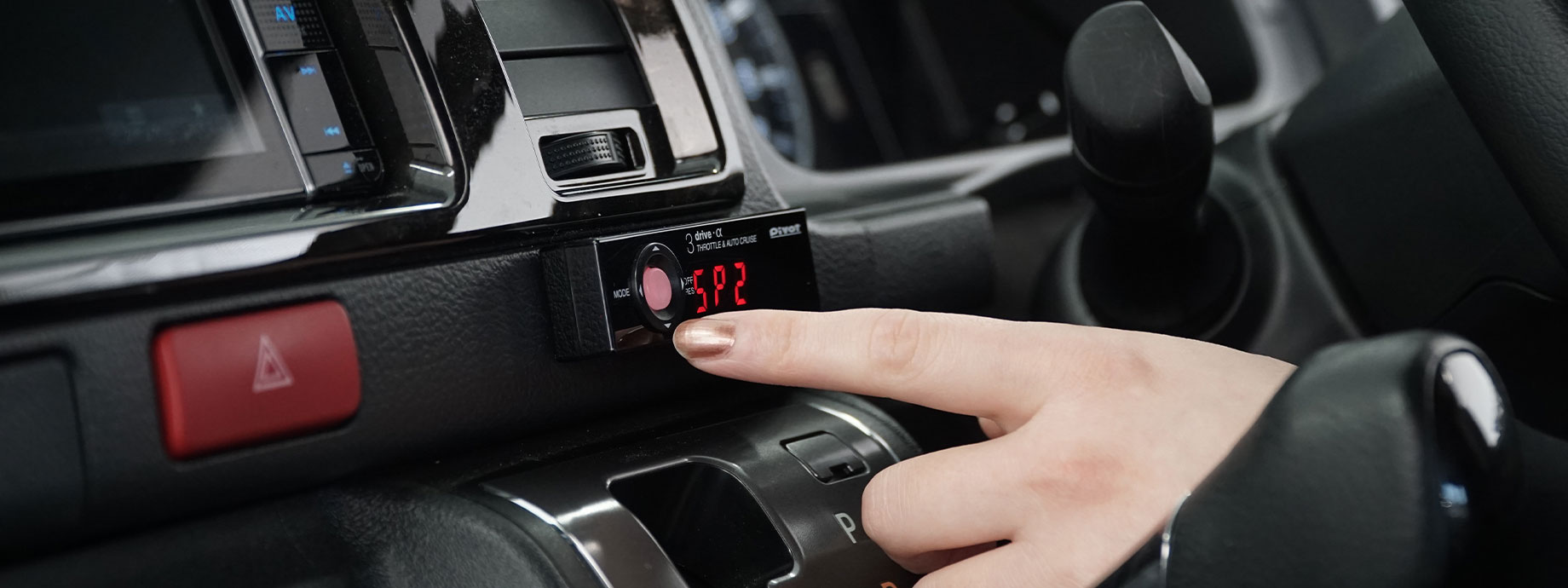

アクセルレスポンスをスポーツ7段階・ECO5段階・ノーマルの3モード12段階に調整可能。
モードメモリー
始動時のモードは、前回のモードとなります。
エコ運転などに便利なアクセル開度モニター付き。
スロットルコントローラー性能データ
ご注意
- 1. 本製品は電子式スロットル車専用品です。
- 2. ご購入の際は対応車表をお確かめください。
- 3. 専用ハーネスは必ず3-drive用をご使用ください。
- 4. 説明書をご理解の上、装着を行いお取り扱いください。
- 5. 必ず初期設定をしてからお使いください。
- 6. ブレーキ電球を社外LEDに交換した場合にオートクルーズが作動しないときは、電球に戻してご使用ください。
- 7. 本製品の改造は故障の原因となりますので、絶対に行わないでください。
